RTX 5090 PCB板曝光！GDDR7显存和庞大的BGA封装

据Chiphell论坛爆料，NVIDIA GeForce RTX 5090显卡的PCB照片已经曝光。

PCB板，全称为印制电路板（Printed Circuit Board），是显卡的核心组成部分之一。它是一块绝缘板，上面布满了GPU、显存、供电、接口等电子元件和导线，这些元件和导线通过焊接连接在一起，共同构成了显卡的电路系统。

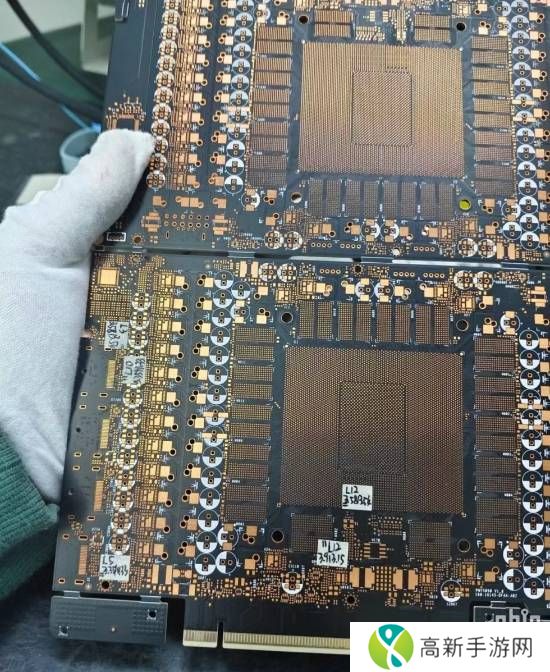

这张PCB照片显示，RTX 5090将采用大量的GDDR7显存位点，以及为下一代Blackwell GB202 GPU设计的巨大BGA封装。GB202 GPU是Blackwell架构中的旗舰芯片，将驱动RTX 5090以及未来可能的RTX 5090 Ti/RTX 5080 Ti等高端显卡。

据悉，RTX 5090将搭载GB202-300 GPU，拥有21,760个CUDA核心和170个流处理器。预计该显卡的出厂频率将接近3 GHz。

内存方面，PCB上有16个GDDR7显存位点，确认最高可支持32GB显存。

这些GDDR7模块的排列方式与之前的泄露消息一致，速度可达28 Gbps，通过512位总线接口提供高达1792 GB/s的带宽，大幅提升了现有RTX 4090的1008 GB/s带宽。GPU和显存预计将配备约30个VRM相位和60多个主PCB上的电容器。

如此强大的性能需要大量的电力供应，这张紧凑的PCB似乎仅通过一个16针电源接口供电，符合最新的12V-2x6标准。单个16针接口可提供高达600W的功率，与RTX 5090 GPU的最大TBP相匹配。

进一步放大PCB可以看到型号为“PNT5090 v1.0”以及“100-10145-DFAA-A02”。RTX 5090将采用两种基板设计，PG144和PG145 SKU30。前者是Founders Edition显卡的参考设计，后者是AIB型号的参考设计。尽管PCB尺寸更短，但NVIDIA似乎采用了更标准的设计方法，与之前的传闻有所不同。

NVIDIA GeForce RTX 5090预计将于1月底或2月初推出，而RTX 5080计划于1月中旬上市。
